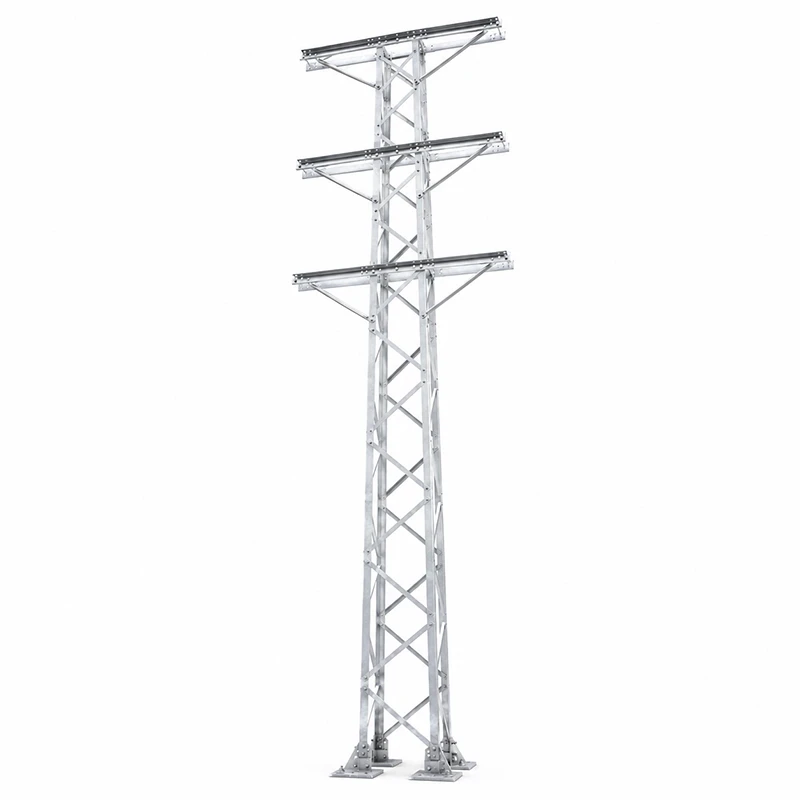

Galvaniserat vinkelståltorn

Det galvaniserade vinkelståltornet kombinerar en vinkelstålgitterstruktur med fullständigt varmförzinkat skydd-. Den är avsedd för transmissionsledningsprojekt som arbetar utomhus under långa perioder och kräver en tydligt definierad korrosionsskyddslösning.



Tornet kan konfigureras som ett tangent-, spännings-, vinkel-, terminal- eller korsande torn. Arrangemang med enkel-, dubbel- och multi-krets är tillgängliga. Projektparametrar kan täcka linjeförhållanden från 0,4 kV till 750 kV, medan utländska konstruktioner kan följa den lokala spänningsnivån och projektkraven.



Företagets huvudsakliga tillverkning av transmissionstorn är 500kV och lägre. Den slutliga matningsspänningen, tillämpliga kvalifikationer och tekniska krav bekräftas mot projektdokumenten.

Huvudmaterialen kan inkludera Q235B, Q355B eller Q345B. Q420B kan väljas för högre-belastningsstrukturer. Material som specificeras av projektet eller krävs av lokala standarder kan också övervägas.

Efter tillverkningen varmförzinkas de kompletta stålkomponenterna-. Den vanliga zinkbeläggningens tjocklek är minst 85 μm. För kustnära, fuktiga, salt-spray eller andra korrosiva platser kan förbättrat korrosionsskydd diskuteras under teknisk bekräftelse.

Detta gör att skyddskraven för huvudstålelement, bultar och utsatta delar kan matchas med den faktiska installationsmiljön. Den slutliga zinkbeläggningens tjocklek och inspektionskraven förblir föremål för de tekniska dokumenten för varje projekt.

Vanliga nominella tornhöjder varierar från 12 till 36 meter. Ojämna-benstrukturer kan produceras för bergsfundament eller platser med olika höjder.

Linjevinkeln kan utformas från 0 till 90 grader. Typiska horisontella spännvidder är 250–500 meter och typiska vertikala spännvidder är 300–600 meter. Strukturell design kan överväga grundläggande vindhastigheter på 23,5 m/s, 27 m/s eller 31 m/s.

Isförhållanden kan konfigureras för lätt is på 5–10 mm, mellanis på 15–20 mm eller tung is på 20–50 mm. Seismiska förhållanden kan utformas efter platsintensiteter på 6–8 grader. Dessa parametrar granskas tillsammans med tornets funktion, kretsarrangemang och grundförhållanden.

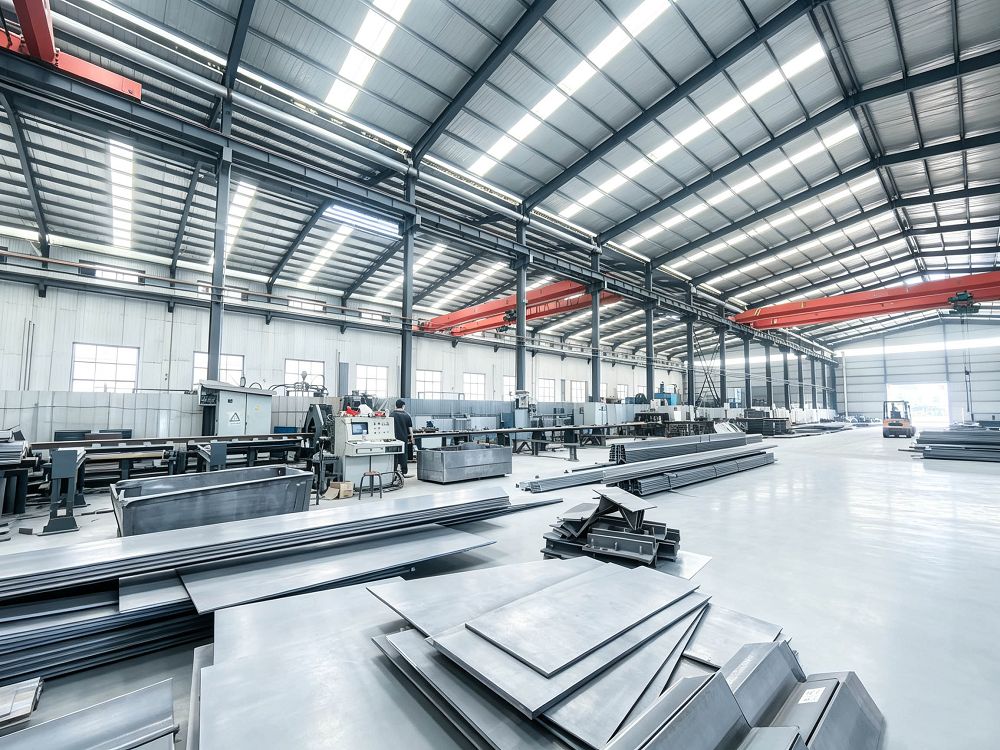

• Det galvaniserade vinkelståltornet använder bultar med hög-hållfasthet av grad 6.8 eller grad 8.8. Stålskärning och hålbearbetning slutförs i fabriken och installationen på plats utförs huvudsakligen genom bultmontering.



• Företaget upprätthåller ISO 9001 kvalitetsledning, ISO 14001 miljöledning och ISO 45001 ledningssystem för hälsa och säkerhet. Produktionskontroll inkluderar själv-processinspektion, provtagning av halv-produkter och förpackningsinspektion. Tredjepartsinspektion kan också ordnas av kunden.

• Exportorder får sekundär förstärkning efter normal packning. Detta hjälper till att minska lösa buntar, blandade komponenter och transportskador. Produktionsuppdateringar kan delas genom foton eller videor. Produkten inkluderar två-års garanti, med-efterförsäljningssupport för transportskador och reservdelar vid behov.
