Fyra ben rörformigt gallertorn

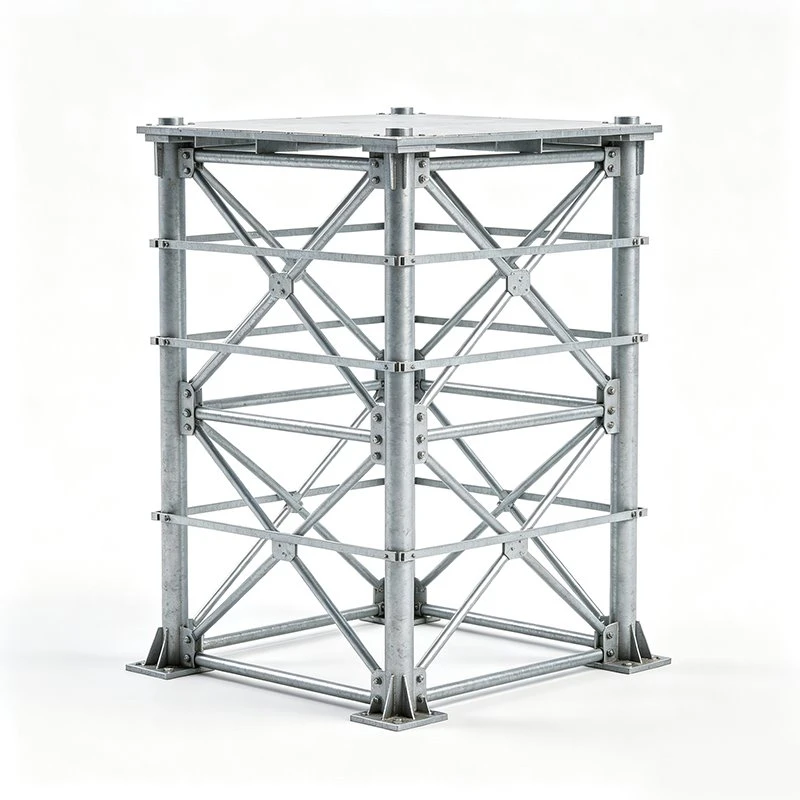

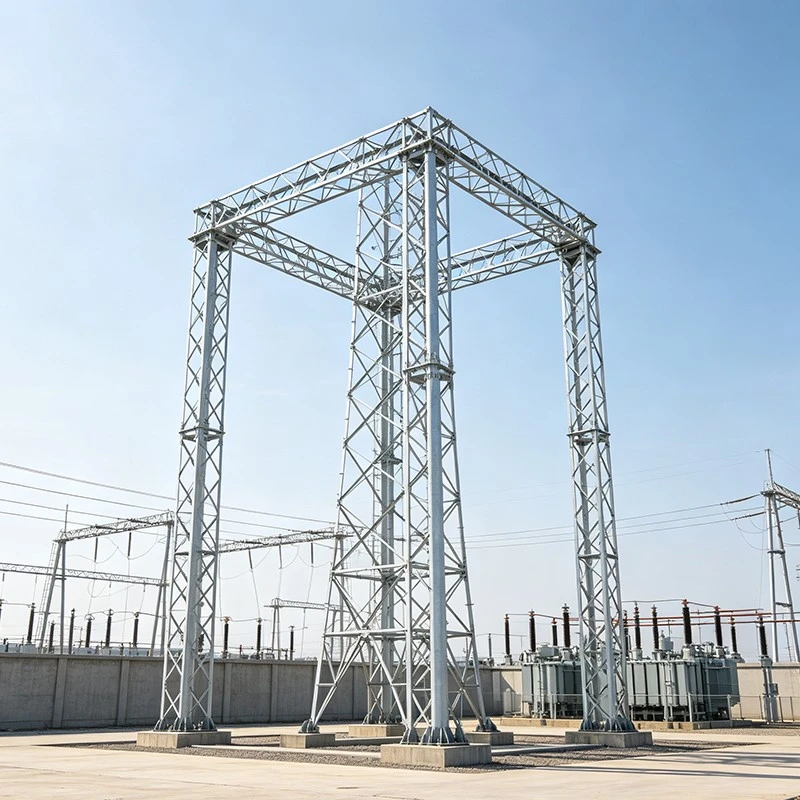

Det rörformiga gittertornet med fyra ben använder fyra huvudsakliga rörformade stödben i kombination med gitterelement. Detta arrangemang skapar en tydligt definierad tornkropp, basbredd och benposition.



Tornet kan användas för tangent-, spännings-, vinkel-, terminal- och korsningspositioner. Tvärarms- och ledarfästpunkter kan konfigureras för enkel-transmissionsledningar, dubbel-kretsar eller fler-transmissionsledningar.



Linjevinkeln kan utformas mellan 0 och 90 grader. Total höjd, basbredd, korsarmslängd och individuella benmått bestäms enligt tornets position och fundamentets layout.



Denna strukturella form är lämplig för slätter, bergiga linjer och platser där de fyra fundamenten har olika höjder.

Vanliga nominella höjder varierar från 12 till 36 meter. Ojämlika-bendesigner gör att individuella tornben kan matcha olika grundnivåer på sluttande mark.

Typiska horisontella spännvidder är 250–500 meter och typiska vertikala spännvidder är 300–600 meter. Strukturen kan stödja LGJ-185, 240, 300, 400 och 500 ledare. GJ ståltråd eller OPGW optisk jordtråd kan inkluderas i linjekonfigurationen.

Vart och ett av de fyra benen kan identifieras enligt tornets position och fundamentets placering. Under produktionen grupperas huvudpelare, tvärarmar, gallerelement och anslutningsdelar enligt tornnummer, benposition och komponentspecifikation.

Olika tornhöjder, kretsar och benkombinationer kan produceras inom samma projektorder.

Det rörformiga gittertornet med fyra ben kan använda stål Q235B, Q355B eller Q345B. Q420B kan väljas för tunga-lasttorntyper. Projektspecifikt-material kan också användas.

Strukturella parametrar kan täcka grundläggande vindhastigheter på 23,5 m/s, 27 m/s och 31 m/s. Istjockleken kan variera från 5 till 50 mm för lätta, medelstora eller tunga isförhållanden. Seismisk design kan konfigureras för platsintensiteter på 6–8 grader.

Stålrör och matchande komponenter skärs och bearbetas genom laserborrning eller stansning. Anslutningar använder grad 6.8 eller grad 8.8 hög-hållfasta bultar.

Strukturen får full varm-doppförzinkning. Den vanliga zinkbeläggningens tjocklek är minst 85 μm, medan starkare skydd kan specificeras för kustområden och områden med hög-salt-spray.

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. stödjer produktion enligt kundritningar eller fysiska prototyper. OEM- och ODM-tjänster är tillgängliga.



• Företaget har ett eget forsknings- och utvecklingsteam. Teknisk personal, produktionsplanerings- och kvalitetspersonal koordinerar de fyra-bensdimensionerna, ojämlika-benskombinationer och kompletta komponentuppsättningar.



• Minsta orderkvantitet är 1 ton. Olika modeller eller dimensioner kan kombineras i en beställning. Processegen-inspektion och provtagning av halv-produkter utförs under tillverkningen. Komponentkvantitet och matchande delar kontrolleras igen under förpackningen.

• Produktionsframsteg kan rapporteras av bilder eller videor. Exportförpackning får ytterligare förstärkning för att stödja projekt som innehåller flera torntyper, benkombinationer och leveranspartier.
