Stålrör gallertorn

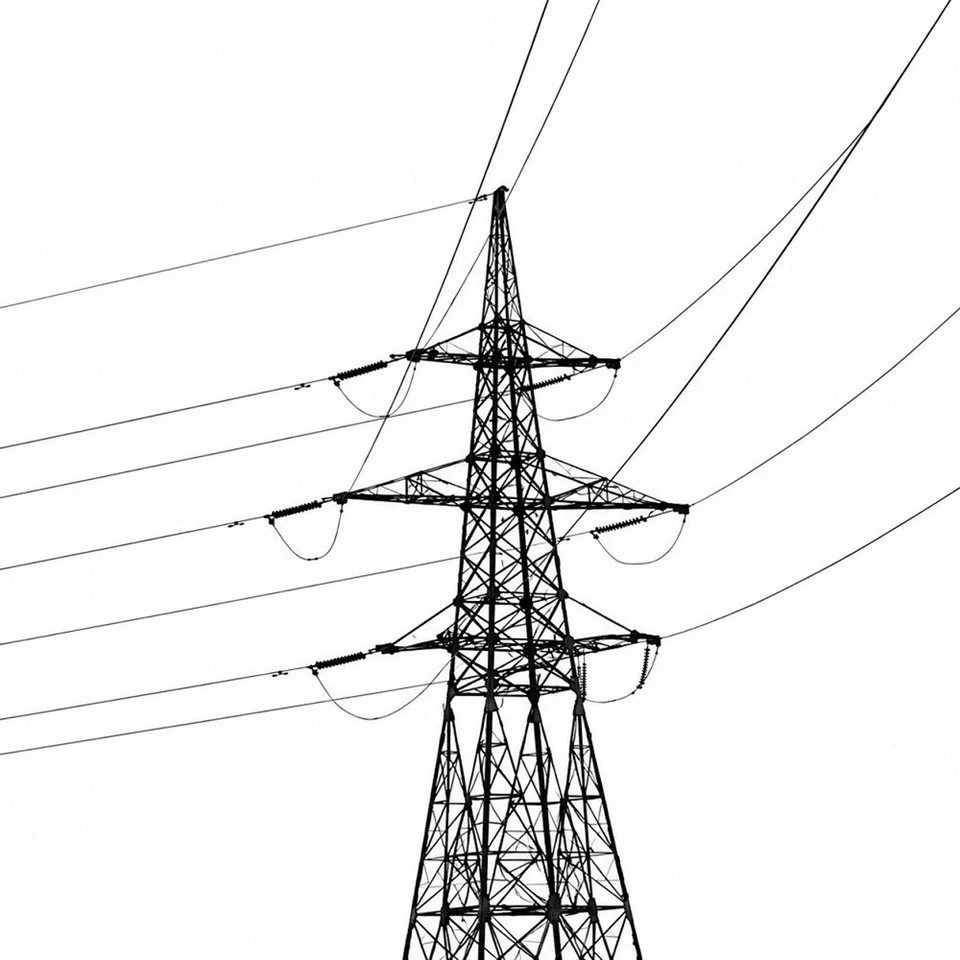

Stålrörsgallertornet kombinerar rörformade stålelement med gitterkomponenter. Den kan tillverkas i olika specifikationer beroende på kretsmängd, tornfunktion och platsförhållanden.



Tillgängliga tornfunktioner inkluderar tangent, spänning, vinkel, terminal, korsning, gren och transponering. Layouter för enkel-, dubbel- och fler-kretsar stöds.

Total tornhöjd, basbredd och tvärarmslängd bestäms enligt transmissionsledningsarrangemanget. Linjevinkeln kan variera från 0 till 90 grader.



Denna serie är lämplig för transmissionsprojekt som använder en allmän rörformig gallerstruktur men kräver flera tornfunktioner och höjder inom samma linje.

Vanliga nominella höjder inkluderar 12, 15, 18, 21, 24, 27, 30, 33 och 36 meter. Ojämna{10}}bendesigner kan användas för berg och sluttande platser.

Typiska horisontella spännvidder är 250–500 meter, medan typiska vertikala spännvidder är 300–600 meter. Strukturen kan bära LGJ-185, 240, 300, 400 och 500 ledare. GJ ståltråd eller OPGW optisk jordtråd kan också konfigureras.

Varje tornposition kan ha olika höjd, kretsarrangemang, linjevinkel eller tvärarmsform. Komponenter tillverkas och packas därför enligt produktionslista och tornnummer. Detta stöder stegvis leverans och platsdistribution för transmissionsledningsprojekt.

Stålrörsgallertornet kan tillverkas av Q235B, Q355B eller Q345B. Q420B kan väljas för tunga-belastningsspecifikationer. Material som krävs av projektlandet kan också användas.

Vanliga designvindhastigheter är 23,5 m/s, 27 m/s och 31 m/s. Istjockleken kan variera från 5 till 50 mm, medan seismiska förhållanden kan konfigureras för platsintensiteter på 6–8 grader.

Stålkomponenter skärs och bearbetas genom laserborrning eller stansning. Grad 6.8 eller grad 8.8 hög-hållfasta bultar används för anslutning, och monteringen på plats slutförs vanligtvis med bultar.

Hela tornet får varm-doppförzinkning. Den vanliga zinkbeläggningen är minst 85 μm. Högre korrosionsskyddskrav kan tillämpas för kust- och saltstänkmiljöer-.

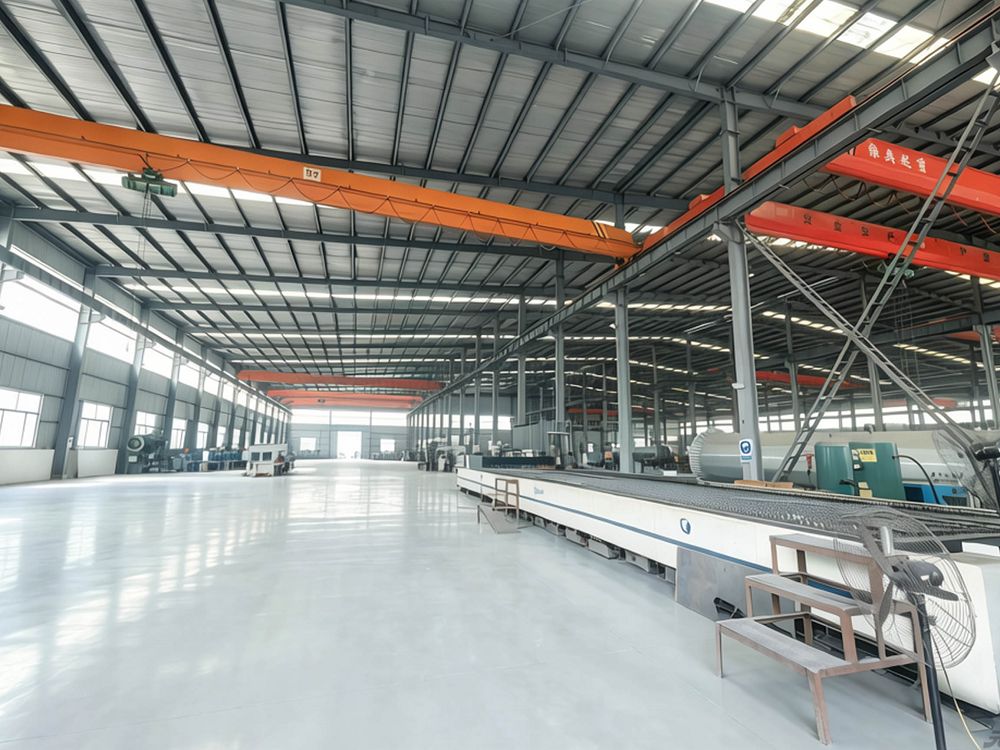

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. har en årlig produktionskapacitet för krafttorn på 20 000 ton och en total månatlig kapacitet på 2 500 ton.



• Företaget stöder OEM-, ODM- och ritningsbaserad-anpassning. Minsta orderkvantitet är 1 ton. Kommersiella villkor för stora beställningar kan diskuteras enligt den faktiska kvantiteten.



• Foton eller videor kan tillhandahållas under tillverkningen. Återkommande beställningar kan använda tidigare bekräftade ritningar och bearbetningsinformation för att stödja snabbare produktionsschemaläggning.

• EXW och FOB är de föredragna handelsvillkoren, och USD-avveckling stöds. Exportkomponenter får sekundär förpackningsförstärkning. En två-års garanti och utsedd-efterförsäljningssupport tillhandahålls.
