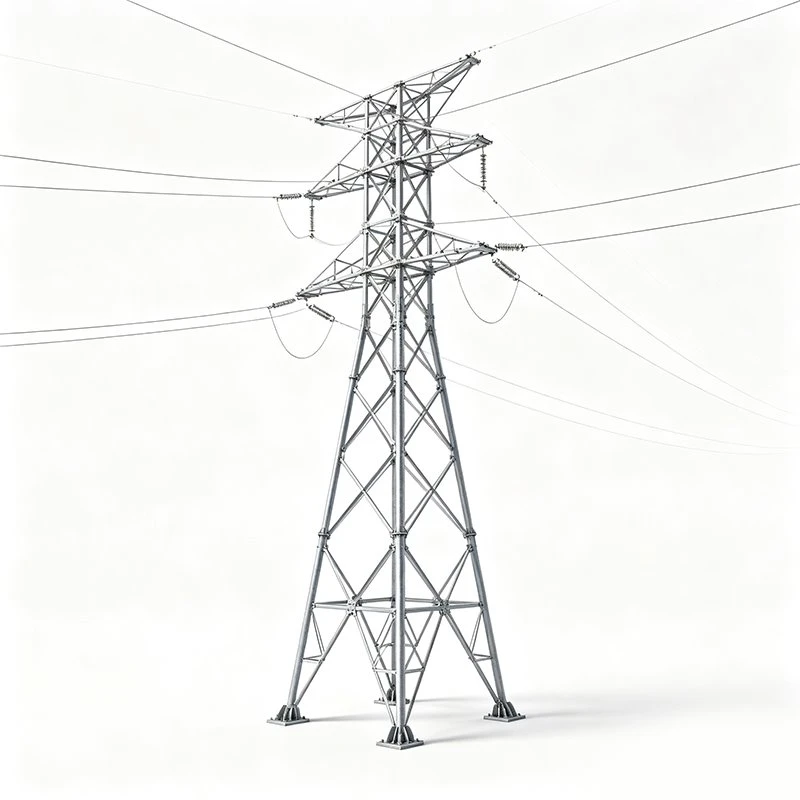

Rörformigt spänningstorn

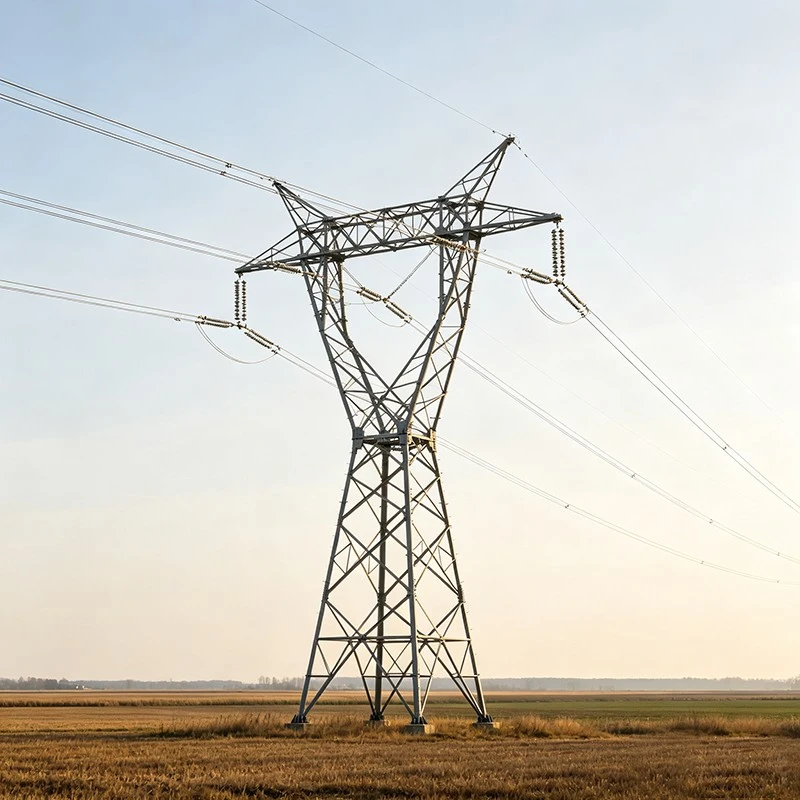

Det rörformiga spänningstornet är i första hand konstruerat för spänningssektioner av transmissionsledningar. Det kan installeras vid linjevinkelpositioner, anslutningspunkter och korsande sektioner där tornet måste stödja ledarspänning och ändra belastningsriktningar.



Beroende på projektlayouten kan tornet också konfigureras för tangent-, gren- eller transponeringspositioner. Arrangemang med enkel-, dubbel- och multi-krets är tillgängliga. Linjevinkeln kan utformas inom intervallet 0–90 grader.



Stålrörsstrukturen och matchande delar är konfigurerade enligt spänningsnivån, ledare och jordledningsarrangemang, spännvidd, terrängskillnad och lokala väderförhållanden. Detta gör att tornkroppen, korsarmarna och ledarens fästpunkter matchar de faktiska belastningskraven för varje spänntornsposition.

Vanliga nominella höjder inkluderar 12, 15, 18, 21, 24, 27, 30, 33 och 36 meter. Olika benstrukturer kan produceras för bergiga platser eller tornpositioner med olika grundhöjder.

Typiska horisontella spännvidder är 250–500 meter, medan typiska vertikala spännvidder är 300–600 meter. Huvudmåtten inkluderar total tornhöjd, basbredd och tvärarmslängd. Dessa dimensioner bekräftas enligt linjeriktningen, kretsarrangemanget och tornets position.

Det rörformiga spänningstornet kan matchas med LGJ-185, 240, 300, 400 och 500 aluminiumledare stålförstärkta ledare. GJ ståltråd eller OPGW optisk jordtråd kan användas för jordledningssystemet.

Grundläggande vindhastigheter kan inkludera 23,5 m/s, 27 m/s eller 31 m/s. Istjockleken kan konfigureras för 5–10 mm lätt is, 15–20 mm mellanis eller 20–50 mm tung is. Seismiska krav kan utformas efter platsintensiteter på 6–8 grader.

De viktigaste stålalternativen inkluderar Q235B, Q355B eller Q345B. Q420B kan väljas för konstruktioner med högre belastning. Material som krävs av projektlandet kan också användas efter teknisk bekräftelse.

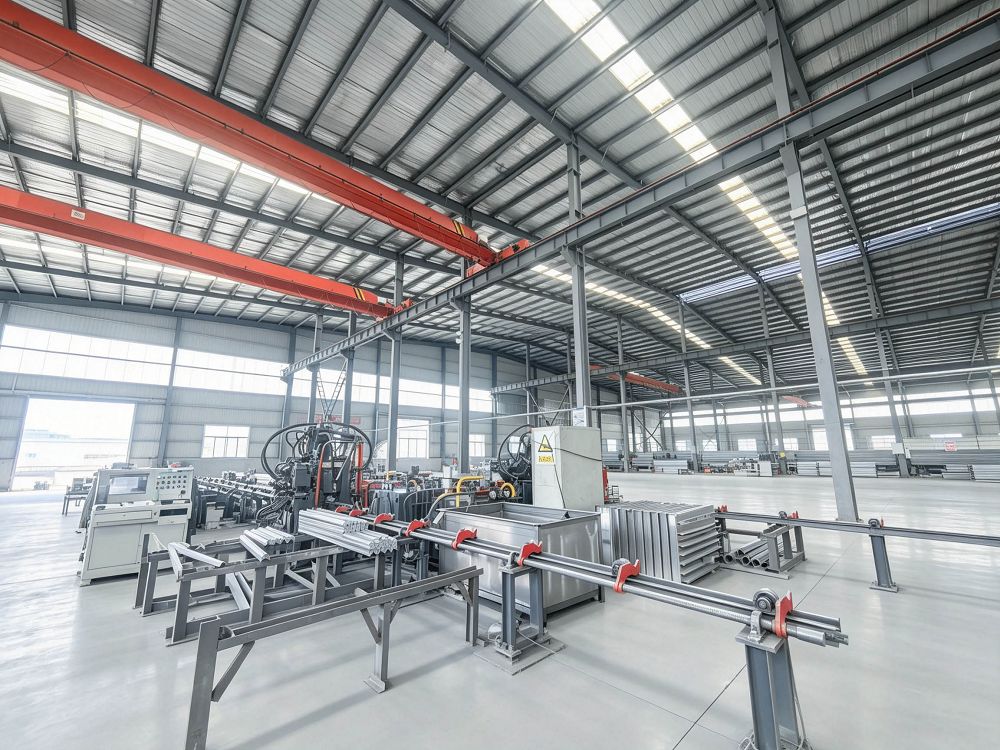

Tornkomponenter skärs och bearbetas genom laserborrning eller stansning i fabriken. Anslutningar använder grad 6.8 eller grad 8.8 hög-hållfasta bultar. Installation på plats slutförs huvudsakligen genom bultmontering, och fältsvetsning krävs i allmänhet inte.

De färdiga komponenterna får full varm-doppförzinkning. Den vanliga zinkbeläggningens tjocklek är minst 85 μm. Förbättrat korrosionsskydd kan specificeras för kust- och saltstänkmiljöer-.

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. har tillverkningskapacitet för olika typer av transmissionstorn på 500kV och lägre. Företaget har ett kvalifikationscertifikat för 500kV transmissionsledningstorn och har en årlig produktionskapacitet för krafttorn på 20 000 ton.



• Det rörformiga spänningstornet kan tillverkas enligt tekniska ritningar eller fysiska prototyper. OEM- och ODM-tjänster stöds. Minsta beställningskvantitet är 1 ton, och betalda prover eller provkomponenter kan ordnas före massproduktion.

• Olika modeller kan kombineras i samma ordning. Produktionskontroll inkluderar själv-processkontroll, provtagning av halv-produkter och förpackningsinspektion. Tredje-inspektion accepteras. Exportförpackningar får ytterligare förstärkning och produkten levereras med två-års garanti.
