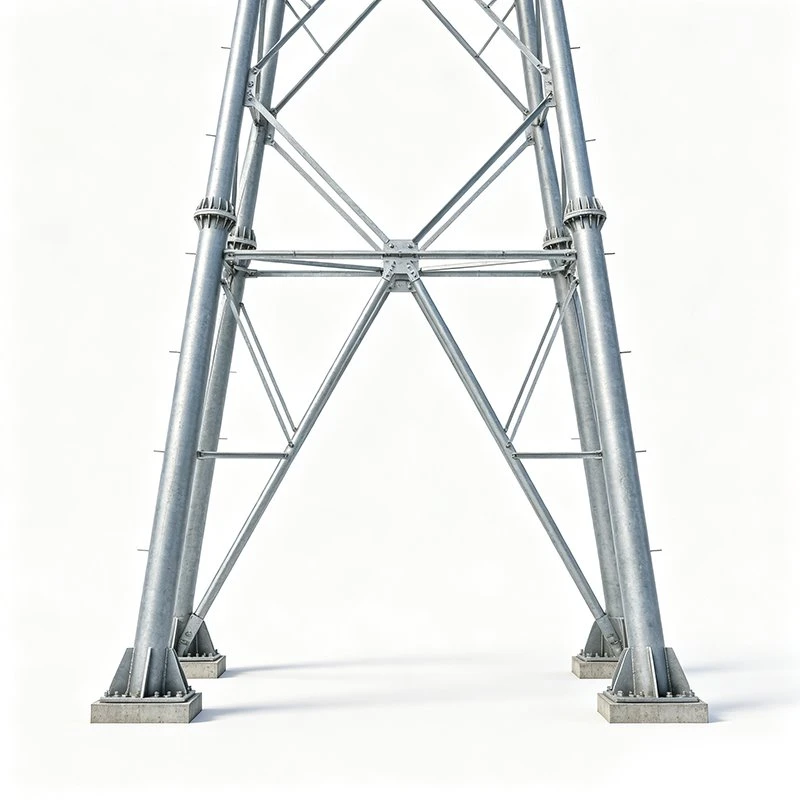

Transmissionstorn för rörformade ben

Det rörformade bentransmissionstornet använder stålrörshuvudben som de primära stödelementen. Huvudbenen är förbundna med gallerkomponenter för att bilda en komplett transmissionstornstruktur.



Den kan användas för tangent-, spännings-, vinkel-, terminal-, korsnings-, gren- och transponeringspositioner. Enkel-krets, dubbel-krets och fler-kretsarrangemang stöds.



Storleken på varje rörformigt huvudben är koordinerad med total tornhöjd, basbredd, tvärarmslängd och transmissionsledningsbelastningar. Olika tornformer kan utformas för linjevinklar från 0 till 90 grader.



Produkten betjänar huvudsakligen transmissionsledningsprojekt på 500kV och lägre. Utländska konstruktioner kan följa den lokala spänningsnivån och tekniska krav.

Vanliga nominella höjder inkluderar 12, 15, 18, 21, 24, 27, 30, 33 och 36 meter. Olika benstrukturer kan produceras för komplex terräng och fundament på olika höjder.

Typiska horisontella spännvidder är 250–500 meter, medan typiska vertikala spännvidder är 300–600 meter.

Det rörformade bentransmissionstornet kan matchas med LGJ-185, 240, 300, 400 och 500 ledare. GJ ståltråd eller OPGW optisk jordledning kan användas som jordledning.

De rörformiga benen, korsarmarna, gitterelementen och anslutningsdelarna tillverkas som kompletta set enligt tornets position. Detta gör produkten lämplig för projekt med tydliga krav på huvud-benstruktur, tornhöjd och linjebelastning.

Huvudstål kan inkludera Q235B, Q355B eller Q345B. Q420B kan användas under högre belastningsförhållanden. Andra material kan väljas enligt projektstandarder.

Strukturell design kan ta hänsyn till grundläggande vindhastigheter på 23,5 m/s, 27 m/s och 31 m/s. Isförhållandena kan innefatta 5–10 mm lätt is, 15–20 mm mellanis eller 20–50 mm tung is. Seismiska förhållanden kan konfigureras för platsintensiteter på 6–8 grader.

Komponenter skärs och bearbetas med laserborrning eller stansning i fabriken. Grad 6.8 eller grad 8.8 hög-bultar används för anslutningar. Platsinstallationen slutförs huvudsakligen genom bultning.

Full varm-doppförzinkning appliceras efter tillverkningen. Den vanliga zinkbeläggningen är minst 85 μm. Förbättrat korrosionsskydd är tillgängligt för salt-spraymiljöer.

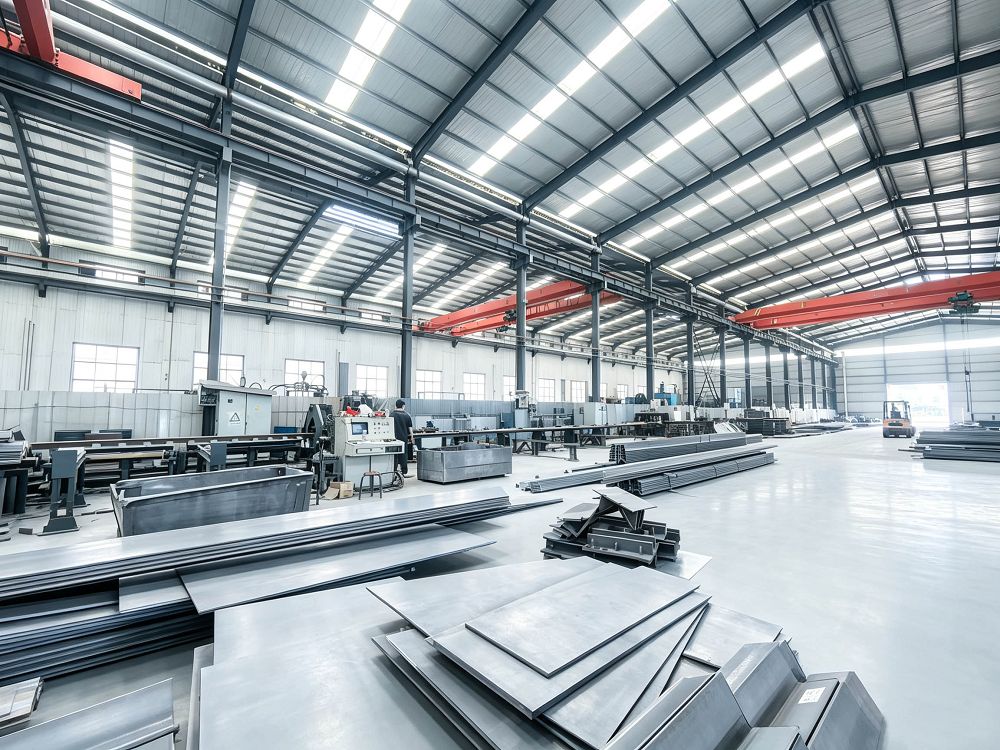

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. har kopplat processer för teknisk design, materialförsörjning, produktionsplanering, tillverkning, kvalitetsinspektion, transportinstallation och efter{2}}service.



• Tornet kan tillverkas utifrån kundritningar eller fysiska prototyper. Material, dimensioner och leveransscheman bekräftas före tillverkning.



• Arbetare utför egen-inspektion under tillverkningen och kvalitetspersonal inspekterar halvfabrikat- och förpackningar genom provtagning. Tredje-inspektion kan ordnas av kunden.

• En två-års garanti tillhandahålls. Om komponenter är skadade eller delar saknas efter leverans kontrollerar efter-säljteamet problemet genom foton eller videor och tillhandahåller lokal hanteringssupport eller reservdelar enligt den faktiska situationen.
